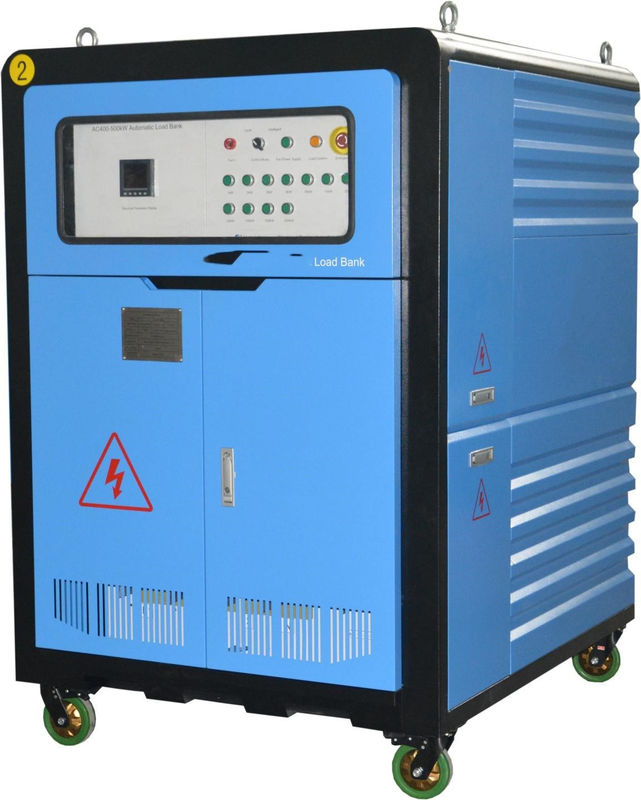

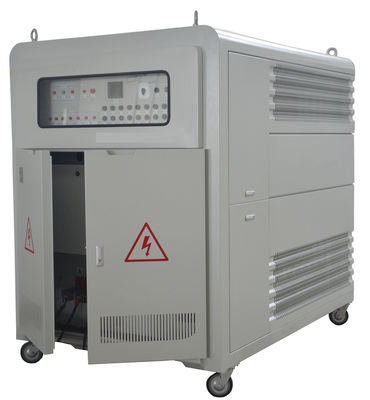

600KW 전력 저항 부하 은행 발전기 테스트

모델

KL600

표시 정확도

레벨 05

제어 능력

외부 전원 380VAC 3단계 4선 50Hz

유선 연결

부하 은행 입력 - 버스 바 (별 결합 "Y") 제어 전력 입력 - 단말 블록

통신 인터페이스

RS232/RS485

단열

F

작업 방식

지속적인 작업

냉각

강압 공기, 수평 공기 흡입 및 상향 배기가스 냉각

교통

고개를 들어 올리는 눈과 바퀴 휠

색상

고객의 요구 사항 또는 우리의 디자인으로

크기

1610*1250*1600mm L×W×H

무게

800KGS

환경 온도

-10°C~+50°C

상대 습도

≤95%

고도

≤ 2500m

대기 압력

86~106kPa

접촉기

슈나이더

퓨즈

MIRO

PLC

시멘스

켜기 버튼

ABB

릴레이

OMRON

합금 저항

킹웨이

데이터 처리 소프트웨어

킹웨이

1) 3 라인 LED 다기능 계측기 세 단계의 실시간 전압과 전류를 표시 할 수 있으며 각 단계, 저항 전력, 전력 인자, 가시 전력, 주파수 및 발전 세트의 실행 시간을 표시 할 수 있습니다.

2) 사용자는 전원을 미리 설정하고 마스터 로드 버튼을 누르면 됩니다.

3) 제어 모드: 사용자는 로컬 제어 또는 지능형 제어 (PC를 통해) 를 선택할 수 있습니다.

4) 제어 모드 잠금: 제어 패널에 제어 모드를 선택할 스위치가 있습니다, 다른 제어 모드는 사용자가 하나의 제어 모드를 선택하면 유효하지 않습니다.

1) 비상 정지 버튼이 있습니다.

2) 과부하, 과열, 단전 경우, 부하 은행은 자동으로 부하를 제거하고 알람을 표시합니다.

3) 팬 보호: 팬의 전원이 켜지기 전에 로드 뱅크를 로드 할 수 없습니다.

4) 환기가 비정상적이거나 공기 부피가 충분하지 않을 때 알람을 울립니다.

5) 보호 버튼: 일부 보호 버튼은 거짓 경보 또는 특별한 요구 사항에 의해 꺼질 수 있습니다.

1) 자동 부하: 사용자는 몇 차례의 전력 및 기간을 설정하고 차례로 0%→25%→50%→75%→100% 또는 110% 다음 →75%→50%→25%→0%. 등을 자동 부하 테스트를 수행 할 수 있습니다.

2) 여러 유닛에 대한 병렬 테스트를 수행 할 수 있습니다.

3) 데이터를 저장할 수 있고 실시간 데이터와 역사 데이터를 표시할 수 있습니다.

4) 차트와 그래프는 JPG 형식으로 수출 할 수 있으며 엑셀 및 워드 형식으로 수출 된 데이터를 테스트 할 수 있으며 모두 인쇄 할 수 있습니다.

미터 기호 설명: 로딩 과정에서 기계는 측정 기기를 통해 실시간 매개 변수를 표시할 수 있습니다.

디스플레이 기기 작동 영역, 키 다이어그램은 다음과 같습니다: 기기 상부, 중부 및 하부 3 개의 디스플레이 창이 있습니다. 각 값과 단위 기호는 데이터를 형성합니다. 예를 들어,상단 창은 100을 표시합니다..0V, 즉 A단계의 전압은 100V입니다.

F1, F2 그리고 아래쪽에는 3개의 창을 전환하고 디스플레이를 재활용할 수 있습니다.
영어 표기자 의미:
V: 단계 전압 기호; 단위: V, K, M에서 kV MeV까지 결합
V LL: 두 개의 기호가 선 전압을 나타냅니다. 단위: V, 그리고 K, M에서 kV MV까지 결합됩니다.
A: 전류 기호; 단위: A, K, M에서 kA, MA까지 결합;
W: 활성 전력 기호; 단위: W, 그리고 K, M에서 kW, MW로 결합;
Var: 반응 전력 기호; 단위: Var, 그리고 K, M와 kvar, Mvar을 결합;
VA: 겉보기 전력 기호; 단위: VA, K, M 조합 kVA, MVA
Hz: 주파수 기호; 단위: 헤르츠
PF: 전력 요인 기호
E: 에너지 기호; 단위: Ep (활성 전력) kWh, Eq (반응 에너지) kVAh, Es (보상 전력) kVA;
3P3L: 3단계 3선 2부품
3V3A: 3단계 3선 3단계
3P4L: 3단계 4선;
